Cảm biến gia tốc là gì? Nguyên lý, ứng dụng và cách sửa lỗi A-Z

Điện thoại smartphone tự xoay màn hình, AirPods có thể tự nhận biết người dùng đang đeo, hay đơn giản là ô tô tự bung túi khí. Tất cả đều nhờ cảm biến gia tốc - một linh kiện nhỏ bé nhưng cực kỳ quan trọng trong kỷ nguyên số hiện nay.

Tóm tắt nhanh các điểm nổi bật của cảm biến gia tốc:

Nguyên lý cốt lõi: Đo chuyển động của khối lượng thử theo 3 trục X, Y, Z.
Công nghệ chính: MEMS - vi cơ điện tử silicon siêu nhỏ.
Ứng dụng phổ biến: Tự xoay màn hình, đếm bước chân, túi khí ô tô, chống rung camera.
Độ nhạy: Có thể đo từ 0,001 mV/g đến hàng trăm mV/g.

Tổng quan về cảm biến gia tốc và vai trò cốt lõi trong kỷ nguyên số

Cảm biến gia tốc (Accelerometer) là thiết bị đo lường gia tốc tuyến tính, bao gồm gia tốc trọng trường và lực quán tính theo ba trục không gian. Đây là một trong những cảm biến quan trọng nhất giúp thiết bị thông minh nhận biết chuyển động của con người và môi trường xung quanh.

Cảm biến gia tốc đã trở thành nền tảng không thể thiếu trong hầu hết thiết bị hiện đại. Từ smartphone đến ô tô, drone hay thiết bị đeo thông minh, nó đóng vai trò then chốt giúp trải nghiệm người dùng thông minh và an toàn hơn.

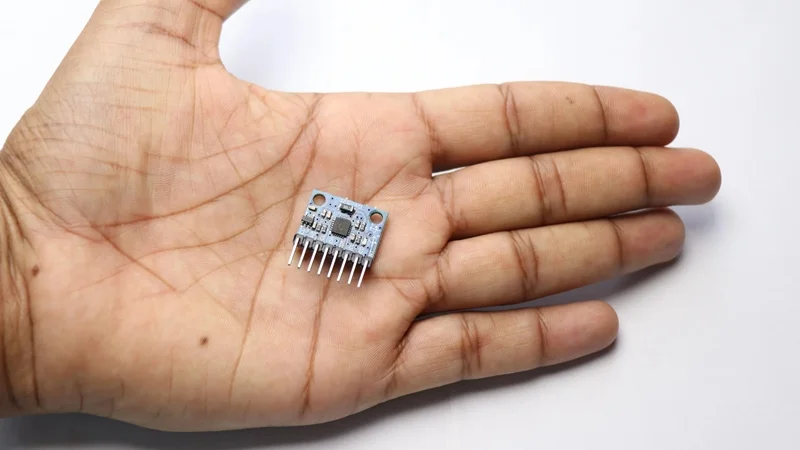

Tổng quan về cảm biến gia tốc và vai trò cốt lõi trong kỷ nguyên số

Cấu tạo vi mô và nguyên lý hoạt động chính xác của gia tốc kế

Cảm biến gia tốc hiện đại sử dụng công nghệ vi cơ điện tử (MEMS) để thu nhỏ kích thước xuống mức micromet, cho phép tích hợp dễ dàng vào chip điện thoại và thiết bị di động.

Hệ thống vi cơ điện tử MEMS đột phá công nghệ

Công nghệ MEMS (Micro-Electro-Mechanical Systems) cho phép chế tạo cảm biến gia tốc trên chip silicon siêu nhỏ. Cảm biến gồm một khối lượng thử (proof mass) treo trên các lò xo vi mô, kết hợp với tụ điện hoặc điện trở để chuyển đổi chuyển động cơ học thành tín hiệu điện.

Cơ chế đo lường độ dịch chuyển dọc theo ba trục không gian

Cảm biến gia tốc đo lường chuyển động bằng cách phát hiện sự dịch chuyển của khối lượng thử theo ba trục chính trong không gian ba chiều:

Đo gia tốc tuyến tính theo trục X, Y, Z trong hệ không gian 3 chiều.
Khi thiết bị di chuyển hoặc xoay, khối lượng thử lệch khỏi vị trí cân bằng, tạo ra sự thay đổi theo từng trục X, Y, Z.
Sự thay đổi này được chuyển đổi thành tín hiệu điện, giúp hệ thống tính toán chính xác gia tốc tuyến tính theo tọa độ ba chiều.
Nhờ đo theo không gian 3 chiều, điện thoại có thể xác định chính xác hướng lên/xuống, trái/phải và trước/sau một cách tức thì.

Công nghệ MEMS đã cách mạng hóa cảm biến gia tốc, biến chúng từ những thiết bị cồng kềnh thành linh kiện siêu nhỏ.

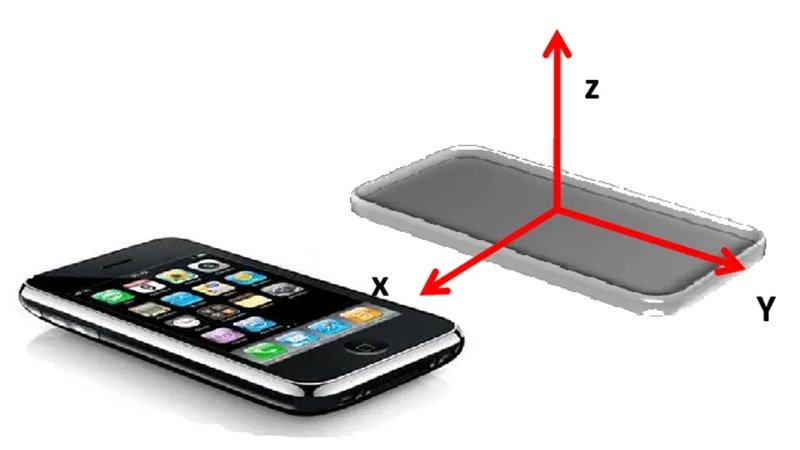

Cơ chế đo lường độ dịch chuyển dọc theo ba trục không gian

Phân loại các dòng cảm biến gia tốc phổ biến trên thị trường

Cảm biến gia tốc được phân loại chủ yếu theo nguyên lý chuyển đổi cơ học thành điện. Dưới đây là bảng so sánh ba dòng phổ biến nhất:

Loại cảm biến	Nguyên lý hoạt động	Ưu điểm nổi bật	Nhược điểm	Ứng dụng điển hình
Cảm biến điện dung (Capacitive)	Thay đổi điện dung giữa các tấm	Độ nhạy cao, tiêu thụ điện thấp	Nhạy với nhiệt độ	Smartphone, máy tính bảng
Cảm biến áp điện (Piezoelectric)	Biến dạng tinh thể tạo điện áp	Chịu nhiệt độ cao, đo rung động tốt	Không đo gia tốc tĩnh	Công nghiệp, ô tô, máy rung
Cảm biến điện trở silicon (Piezoresistive)	Thay đổi điện trở khi bị biến dạng	Đo tần số thấp chính xác, chi phí thấp	Tiêu thụ điện cao hơn	Drone, robot, thiết bị IoT

Có thể thấy, cảm biến điện dung sở hữu độ nhạy cao nên được ứng dụng trong smartphone hay máy tính bảng, mang đến trải nghiệm mượt mà và trực quan cho người dùng.

Cảm biến điện dung độ chính xác cao

Ưu điểm:

Độ nhạy cực cao, có thể phát hiện thay đổi khoảng cách chỉ vài micromet nhờ điện dung thay đổi nhanh chóng.
Độ chính xác ổn định, ít bị ảnh hưởng bởi nhiệt độ và rung động.
Phù hợp cho đo lường chính xác vị trí, áp suất và lực.

Nhược điểm:

Nhạy cảm với độ ẩm, bụi bẩn và nhiễu điện từ, dễ làm thay đổi điện dung không mong muốn.
Chi phí sản xuất cao hơn so với một số loại cảm biến khác.

Cảm biến áp điện chịu nhiệt độ khắc nghiệt

Ưu điểm:

Độ nhạy cao với lực cơ học nhờ biến dạng tinh thể tạo ra điện áp tức thì.
Chịu được nhiệt độ khắc nghiệt (từ -40°C đến +200°C hoặc cao hơn).
Phản hồi nhanh, phù hợp đo rung động, áp suất và lực động.

Nhược điểm:

Biến dạng tinh thể có thể bị suy giảm theo thời gian nếu chịu nhiệt độ cực cao liên tục.
Không phù hợp cho đo tần số rất thấp vì tín hiệu dễ bị suy giảm.

Cảm biến điện trở silicon đo rung động tần số thấp

Ưu điểm:

Độ nhạy tốt với rung động tần số thấp nhờ thay đổi điện trở silicon khi chịu lực.
Kích thước nhỏ, dễ tích hợp vào hệ thống điện tử.
Chi phí thấp, ổn định lâu dài trong môi trường công nghiệp.

Nhược điểm:

Độ nhạy bị ảnh hưởng mạnh bởi nhiệt độ, đòi hỏi mạch bù nhiệt độ phức tạp.
Không nhạy bằng cảm biến áp điện khi đo rung động tần số cao.

Cảm biến điện trở silicon đo rung động tần số thấp

Ứng dụng thực tiễn của cảm biến gia tốc trong các lĩnh vực trọng điểm

Cảm biến gia tốc không chỉ là linh kiện kỹ thuật mà còn là nền tảng cho hàng loạt ứng dụng thông minh trong đời sống và sản xuất.

Tối ưu hóa trải nghiệm người dùng trên thiết bị di động

Công nghệ cảm biến gia tốc được áp dụng rộng rãi trên thiết bị điện thoại của người dùng, mang đến trải nghiệm tiện lợi, an toàn như:

Tự động xoay màn hình theo hướng cầm máy.
Đếm bước chân và theo dõi hoạt động thể thao.
Chống rung quang học (OIS) khi quay video.
Phát hiện rơi và tự động khóa màn hình.

Nền tảng an toàn sinh mạng trên xe hơi và thiết bị đeo

Trong ô tô, cảm biến gia tốc kích hoạt túi khí chỉ trong vài mili giây khi phát hiện va chạm. Trên Apple Watch, nó hỗ trợ phát hiện rơi hay va chạm mạnh, tự động gọi cứu hộ khi phát hiện người dùng té ngã hay gặp tai nạn.

Điều hướng tự động trong công nghiệp IoT và robot

Điều hướng tự động đang là yếu tố then chốt đưa công nghiệp IoT và robot bước vào kỷ nguyên thông minh, nơi các thiết bị có thể di chuyển chính xác, ổn định và linh hoạt mà không cần can thiệp thủ công liên tục. Trung tâm của hệ thống là Arduino - bộ điều khiển mã nguồn mở linh hoạt, kết hợp chặt chẽ với cảm biến MPU6050 để thu thập dữ liệu gia tốc và góc nghiêng thời gian thực, từ đó thực hiện tự cân bằng một cách xuất sắc. Nhờ cơ chế tự cân bằng thông minh, drone công nghiệp hay robot di động có thể duy trì tư thế ổn định ngay cả khi gặp gió mạnh, địa hình gồ ghề hay rung lắc đột ngột.

Điều hướng tự động trong công nghiệp IoT và robot

So sánh cảm biến gia tốc và con quay hồi chuyển

Dưới đây là bảng so sánh rõ ràng giữa hai cảm biến thường bị nhầm lẫn:

Tiêu chí	Cảm biến gia tốc (Accelerometer)	Con quay hồi chuyển (Gyroscope)
Đo lường	Gia tốc tuyến tính (chuyển động thẳng)	Vận tốc góc (độ xoay)
Ứng dụng chính	Xoay màn hình, đếm bước, phát hiện rơi	Theo dõi hướng xoay, AR/VR
Độ nhạy với chuyển động	Cao với chuyển động thẳng	Cao với chuyển động xoay
Kết hợp thường gặp	IMU (Cảm biến gia tốc + con quay hồi chuyển)	IMU (Cảm biến gia tốc + con quay hồi chuyển)

Nhìn chung, hai loại cảm biến thường được kết hợp trong IMU (Inertial Measurement Unit) - một dạng mô-đun cảm biến dùng để đo các thông số liên quan đến chuyển động và quán tính của thiết bị chính xác nhất.

Dấu hiệu lỗi cảm biến gia tốc và quy trình hiệu chuẩn chuẩn xác

Một số dấu hiệu lỗi phổ biến của cảm biến gia tốc gồm:

Màn hình tự xoay không đúng.
Đếm bước chân sai hoặc không hoạt động.
Máy báo lỗi cảm biến khi chạy mã test #0#.

Theo phân tích từ đội ngũ kỹ thuật của Minh Tuấn Mobile, quy trình hiệu chuẩn chuẩn xác có thể được thực hiện qua các cách:

Khởi động lại thiết bị.
Vào ứng dụng Cài đặt > Cập nhật phần mềm.
Sử dụng ứng dụng kiểm tra cảm biến (chạy #0# trên Samsung hoặc công cụ của Apple).
Hiệu chuẩn bằng cách vẫy máy theo hình số 8 trong không khí.

Nếu vẫn lỗi, người dùng hãy mang thiết bị đến trung tâm bảo hành ủy quyền để được kiểm tra kĩ lưỡng về phần cứng.

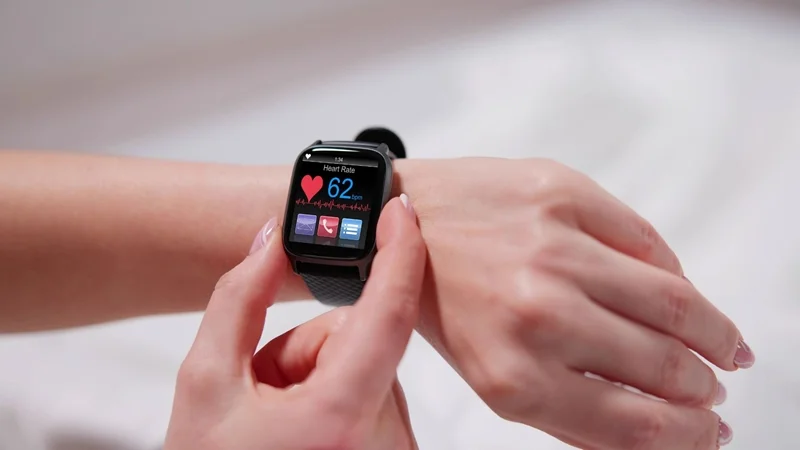

Dấu hiệu lỗi cảm biến gia tốc và quy trình hiệu chuẩn chuẩn xác
