Tính năng theo dõi sức khỏe đã trở thành tiêu chuẩn không thể thiếu trên các dòng smartwatch của nhiều thương hiệu lớn như Garmin, Samsung hay Apple. Để thực hiện nhiệm vụ giám sát liên tục các chỉ số sinh học này, bộ phận cốt lõi đóng vai trò như "mắt thần" của thiết bị chính là cụm cảm biến đo nhịp tim. Bằng việc ứng dụng các phương pháp vật lý và quang học hiện đại, bộ phận này có thể chuyển đổi những biến động cơ học ngầm bên trong cơ thể thành các thông số dữ liệu số hóa trực quan. Việc hiểu rõ cấu tạo, nguyên lý vận hành cũng như các giới hạn kỹ thuật của công nghệ này sẽ giúp người dùng tối ưu hóa hiệu quả sử dụng và có cái nhìn khoa học hơn về dữ liệu sức khỏe hàng ngày.
| Tóm tắt chung: - Nền tảng công nghệ: Hoạt động dựa trên kỹ thuật quang học mang tên Photoplethysmography (PPG) để theo dõi sự thay đổi của thể tích mạch máu dưới da.
- Cấu trúc vật lý: Cấu tạo cơ bản luôn bao gồm hai thành phần cốt lõi là nguồn phát sáng (đèn LED hoặc bóng hồng ngoại) và bộ phận tiếp nhận (quang trở hoặc diode nhạy sáng).
- Sự phát triển công nghệ: Cải tiến qua nhiều thế hệ từ cụm đèn đơn sơ khai cho đến cấu trúc đa luồng kết hợp đèn LED xanh lục, LED đỏ và hệ thống diode đồng tâm.
- Đặc tính đo lường: Đạt độ chính xác cao trong trạng thái tĩnh nhưng có thể xuất hiện độ trễ nhất định khi vận động cường độ cao hoặc chịu tác động từ sắc tố da.
- Bản chất ứng dụng: Phục vụ mục đích theo dõi, cảnh báo sức khỏe thường nhật và hỗ trợ tập luyện thể thao, không thay thế cho các thiết bị chẩn đoán y tế chuyên dụng.
|
Bản chất công nghệ cảm biến nhịp tim quang học
Để ghi nhận được tần số co bóp của tim mà không cần thực hiện các biện pháp xâm lấn hay sử dụng dây truyền dẫn phức tạp, các kỹ sư công nghệ đã ứng dụng các đặc tính gốc của ánh sáng khi tương tác với mô sinh học. Bản chất của công nghệ này là một chuỗi các phản ứng vật lý diễn ra liên tục ở tốc độ cực cao ngay tại vùng da tiếp xúc của cổ tay. Cơ chế vận hành tổng thể của hệ thống đo lường này được thiết lập dựa trên các nguyên lý cấu tạo và quang học sau đây.
![Bản chất công nghệ cảm biến nhịp tim quang học]()

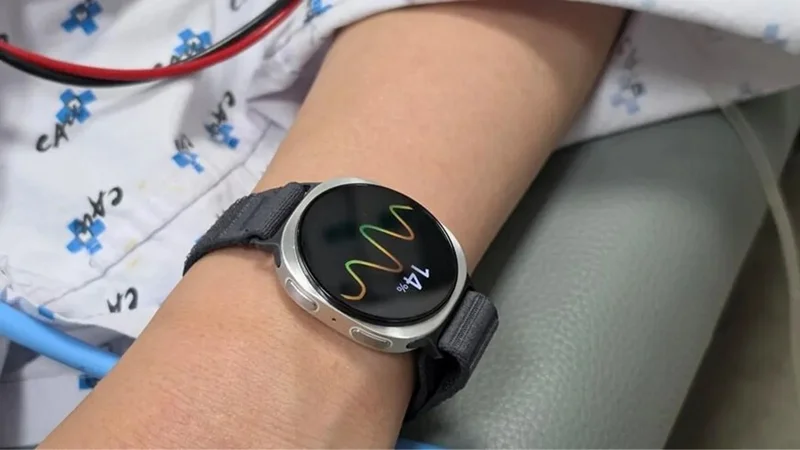

Khái niệm công nghệ đo nhịp tim bằng ánh sáng PPG
Photoplethysmography (PPG) là một công nghệ quang học chuyên dụng được phát triển để đo lường những thay đổi vi mô mang tính chu kỳ của thể tích mạch máu trong các mô ngoại vi. Khi mạch máu giãn nở hoặc co lại theo từng nhịp đập của tim, lưu lượng máu chảy qua vùng da sẽ biến động liên tục. Bằng cách chiếu ánh sáng lên vùng da này và giám sát tỷ lệ ánh sáng bị hấp thụ hoặc phản xạ trở lại, hệ thống có thể phân tích chính xác tần số xung mạch để tính toán ra tổng số nhịp tim trong một khoảng thời gian nhất định.
Cấu tạo vật lý và nguyên lý phản xạ ánh sáng
Về mặt cấu trúc vật lý, một cụm cảm biến quang học thế hệ 1 cơ bản luôn bao gồm hai thành phần chính: một đầu phát quang (bóng hồng ngoại có bước sóng khoảng 609 nm hoặc đèn LED) và một quang trở nhạy sáng được đặt ở khoảng cách phù hợp.
Khi ép chặt mặt cảm biến vào bề mặt da nơi có các mạch máu tuần hoàn, đầu phát sẽ liên tục chiếu luồng sáng xuyên qua lớp biểu bì. Một phần ánh sáng này sẽ bị khuếch tán ra xung quanh và dội ngược trở lại bộ phận quang trở.
Nguyên lý phản xạ ánh sáng dựa trên sự thay đổi lượng máu tại vùng cảm biến. Khi không có áp lực do tim đập, máu dồn ra xung quanh khiến lượng ánh sáng dội về đầu thu nhiều hơn. Ngược lại, khi tim co bóp mạnh, máu dồn về các vi mạch làm tăng lượng hấp thụ, khiến ánh sáng phản xạ về đầu thu giảm đi. Do sự thay đổi tín hiệu này rất nhỏ, các nhà sản xuất tích hợp thêm mạch IC để khuếch đại tín hiệu analog, sau đó đưa qua các bộ lọc, mạch đếm hoặc bộ chuyển đổi mạch ADC để tính toán chính xác số nhịp tim đầu ra.

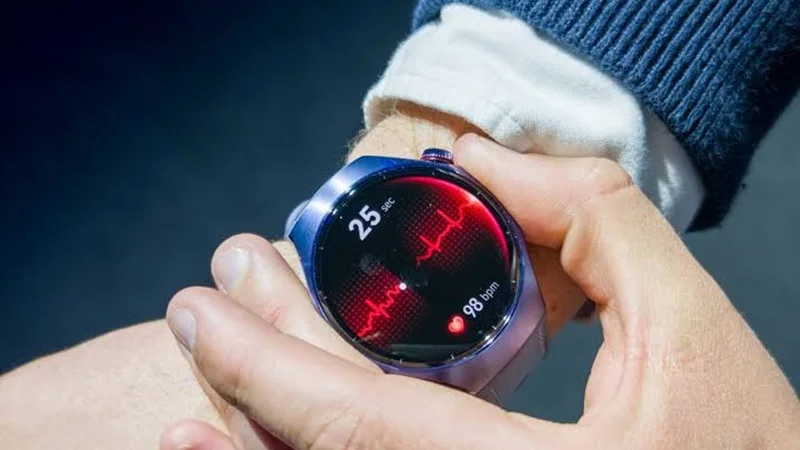

Phân nhóm các thế hệ cảm biến quang học hiện nay
Trải qua nhiều chu kỳ phát triển của ngành công nghiệp thiết bị đeo, cấu trúc cấu tạo của cụm cảm biến nhịp tim quang học đã có những bước nhảy vọt lớn nhằm nâng cao chất lượng tín hiệu. Số lượng nguồn sáng và cách thức bố trí các diode nhạy sáng trên mặt lưng đồng hồ chính là thước đo phân cấp độ hoàn thiện của từng thế hệ thiết bị.
![Phân nhóm các thế hệ cảm biến quang học hiện nay]()
Cảm biến cơ bản sử dụng ánh sáng xanh lục
Đây là nền tảng sơ khai của công nghệ PPG trên thiết bị đeo. Cấu tạo cơ bản của dòng cảm biến này thường chỉ sử dụng một vài bóng đèn LED phát ra ánh sáng xanh lục phối hợp cùng quang trở thu nhận đơn luồng.
Ánh sáng xanh lục có bước sóng ngắn giúp nó có khả năng hấp thụ cực tốt với huyết sắc tố trong máu, từ đó hỗ trợ đo lường nhịp tim hiệu quả trong các hoạt động sinh hoạt thường ngày của người dùng.
Cảm biến đa luồng kết hợp tia hồng ngoại và diode
Bước sang các thế hệ nâng cao, cấu trúc cảm biến được thiết kế phức tạp hơn để tăng cường độ phủ và độ chính xác của phép đo. Điển hình như các cụm cảm biến nhịp tim thế hệ thứ hai được trang bị hệ thống phần cứng gồm đèn LED xanh lục, đèn hồng ngoại và cụm 8 diode nhạy sáng, cho phép thu nhận dữ liệu đa kênh để vừa đo nhịp tim vừa hỗ trợ thu thập tín hiệu đồ điện tử.
Đến thế hệ thứ ba, cấu trúc được nâng cấp thành 4 cụm đèn LED (mỗi cụm chứa đèn LED xanh lục, LED đỏ và đèn hồng ngoại) đặt xen kẽ với 4 cụm diode nhạy sáng theo một vòng tròn đồng tâm, mang lại khả năng đo nhịp tim, điện tâm đồ và bổ sung thêm tính năng tính độ bão hòa oxy trong máu.
Sự nhầm lẫn phổ biến về các thế hệ cảm biến Apple Watch
Trong cộng đồng người dùng công nghệ, có một sự nhầm lẫn khá phổ biến liên quan đến tính năng của các dòng cảm biến trên Apple Watch. Cụ thể, thế hệ cảm biến thứ hai được trang bị trên Apple Watch Series 4, Series 5 và Apple Watch SE;
Tuy nhiên, phiên bản Apple Watch SE đã bị nhà sản xuất lược bỏ đi cụm điện cực vật lý ở phần núm xoay và mặt lưng, khiến dòng máy này không thể đo được tính năng ECG (điện tâm đồ) dù sử dụng chung cấu trúc cảm biến quang học với các phiên bản cao cấp.
Trong khi đó, thế hệ cảm biến thứ ba với cấu trúc vòng tròn đồng tâm hoàn chỉnh chỉ xuất hiện kể từ dòng Apple Watch Series 6 trở về sau.

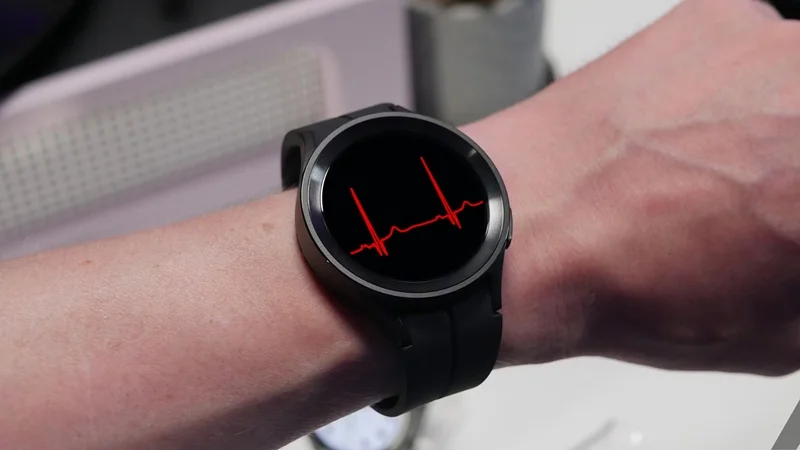

Cảm biến quang học có thực sự chính xác không?
Mặc dù có tốc độ phát triển nhanh chóng, công nghệ đo đạc bằng phương pháp quang học vẫn phải đối mặt với nhiều thách thức về mặt vật lý khi ứng dụng vào thực tế đời sống. Độ chính xác của dữ liệu đầu ra phụ thuộc rất nhiều vào trạng thái chuyển động của cơ thể người đeo tại thời điểm đo. Để đánh giá một cách khách quan, hiệu suất hoạt động của cảm biến được chia rõ theo hai trạng thái vận động cơ bản.
![Cảm biến quang học có thực sự chính xác không?]()
Khả năng bám sát nhịp tim trong trạng thái tĩnh
Khi người dùng ở trong trạng thái tĩnh (như khi ngồi làm việc, nghỉ ngơi hoặc trong giấc ngủ), cảm biến quang học PPG cho khả năng bám sát số đo nhịp tim rất sát với thực tế. Lúc này, do cổ tay không bị dịch chuyển và lưu lượng máu tuần hoàn ổn định, bộ phận thu nhận ánh sáng có thể thu thập các tín hiệu xung mạch một cách liền mạch, hạn chế tối đa các tạp âm nhiễu nhiễu động, mang lại kết quả có độ tin cậy rất cao.
Độ trễ dữ liệu khi tập luyện thể thao cường độ cao
Ngược lại, trong các tình huống tập luyện thể thao cường độ cao hoặc các bài tập thay đổi vận tốc đột ngột (như chạy nước rút, tập HIIT…), cảm biến quang học thường xuất hiện hiện tượng trễ dữ liệu. Do cơ bắp liên tục co bóp, đồng hồ bị dịch chuyển nhẹ trên da làm thay đổi khoảng cách chiếu sáng, kết hợp với việc lưu lượng máu ngoại vi cần một khoảng thời gian ngắn để phản ánh đúng nhịp đập từ tim, khiến biểu đồ nhịp tim trên đồng hồ thông minh thường cập nhật chậm hơn vài giây so với nhịp tim thực tế tại thời điểm đó.

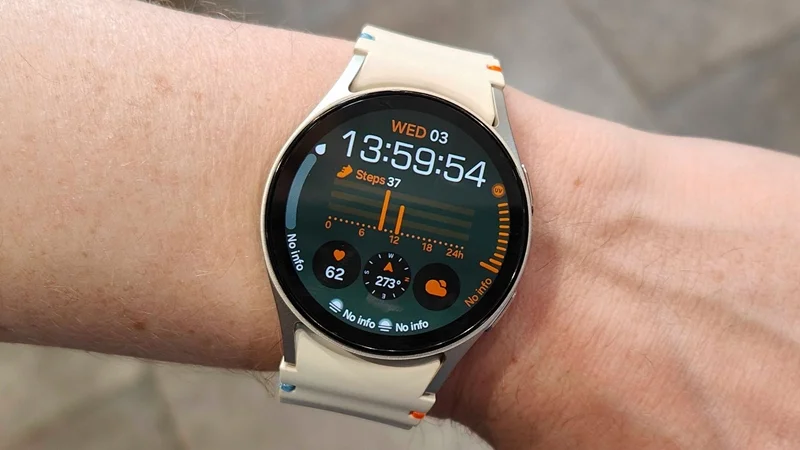

So sánh cảm biến quang học PPG và điện tâm đồ ECG
Trên các dòng đồng hồ thông minh thế hệ mới, nhà sản xuất thường tích hợp cả hai công nghệ là cảm biến quang học PPG và cảm biến điện tử ECG. Việc phân biệt rõ vai trò của từng công nghệ giúp người dùng sử dụng đúng mục đích và hiểu đúng các chỉ số hiển thị.
Mục đích sử dụng của công nghệ quang học và điện tử
Cảm biến quang học PPG sử dụng nguồn ánh sáng để theo dõi sự thay đổi thể tích của mạch máu dưới da, với mục đích chính là giám sát nhịp tim liên tục 24/7 và ghi nhận xu hướng biến động năng lượng của cơ thể trong ngày.
Trong khi đó, cảm biến điện tử ECG (điện tâm đồ) hoạt động dựa trên việc ghi lại sự truyền điện thế trực tiếp của tim thông qua các điện cực dán hoặc tiếp xúc trực tiếp trên bề mặt da cơ thể người, nhằm mục đích tầm soát các biểu hiện bất thường của tâm thất và tần số tim tại một thời điểm cố định.
![So sánh cảm biến quang học PPG và điện tâm đồ ECG]()
Ưu điểm linh hoạt của PPG so với sự chính xác của ECG
Ưu điểm lớn nhất của công nghệ quang học PPG chính là tính linh hoạt và khả năng hoạt động tự động hoàn toàn, không yêu cầu người dùng phải giữ nguyên tư thế hay chạm tay vào thiết bị, rất hữu ích cho người chơi thể thao để xác định cường độ tập luyện đã đủ hay quá sức.
Tuy nhiên, xét về độ chính xác tuyệt đối của hình ảnh xung điện tim, công nghệ ECG vượt trội hơn hẳn nhờ khả năng thu nhận trực tiếp các tín hiệu điện sinh học từ tim mà không bị nhiễu do các yếu tố huyết động học dưới da như PPG.

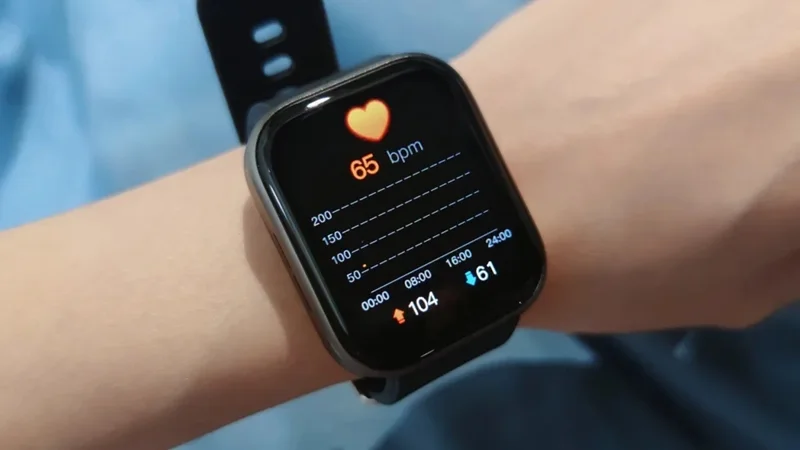

Bí quyết đeo đồng hồ tối ưu độ chính xác dữ liệu
Do bản chất của phép đo PPG phụ thuộc hoàn toàn vào luồng ánh sáng đi vào và dội ngược trở lại, mọi yếu tố làm hở hoặc cản trở đường truyền này đều dẫn đến tình trạng sai lệch kết quả. Người dùng có thể chủ động cải thiện độ chính xác của cảm biến thông qua thói quen sử dụng hàng ngày.
Vị trí và độ chặt lý tưởng trên cổ tay
Đồng hồ thông minh cần được đeo ở vị trí phía trên xương cổ tay khoảng một lóng tay, đây là vùng có hệ thống vi mạch máu tương đối dày và bề mặt da phẳng. Độ chặt của dây đeo cần được điều chỉnh ở mức lý tưởng: vừa vặn, ôm sát vào da nhưng không quá siết chặt gây nghẽn mạch máu, đồng thời không quá lỏng lẻo để tránh việc ánh sáng từ môi trường bên ngoài lọt vào bên trong làm nhiễu đầu thu của diode.
Vệ sinh mặt cảm biến duy trì luồng ánh sáng
Trong quá trình sử dụng, mồ hôi, bã nhờn, tế bào chết của da hoặc bụi bẩn từ môi trường rất dễ tích tụ và bám một lớp màng mỏng lên phần kính bảo vệ của cụm cảm biến. Lớp tạp chất này sẽ làm tán xạ luồng ánh sáng phát ra và cản trở ánh sáng phản xạ dội về. Do đó, người dùng nên định kỳ lau chùi mặt lưng của đồng hồ bằng khăn mềm ẩm để đảm bảo mặt kính luôn trong suốt, duy trì luồng ánh sáng ổn định cho cảm biến.
![Bí quyết đeo đồng hồ tối ưu độ chính xác dữ liệu]()

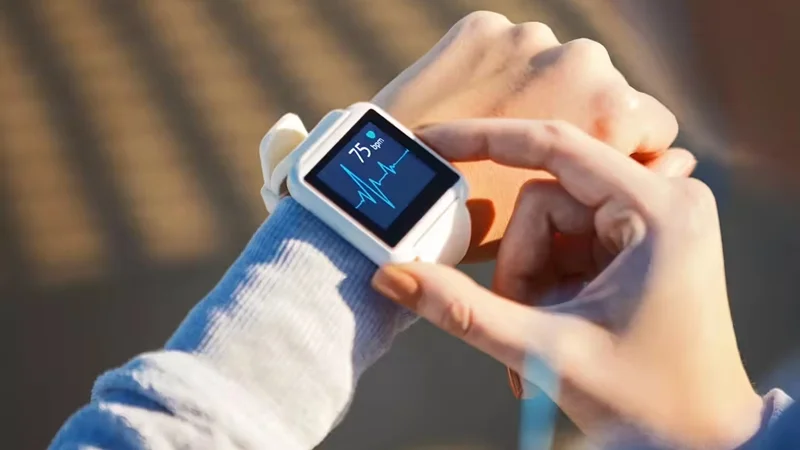

Rủi ro sai số và giới hạn y khoa cần lưu tâm
Dù được trang bị các thuật toán xử lý dữ liệu tiên tiến, cảm biến quang học trên thiết bị đeo vẫn tồn tại những giới hạn vật lý không thể vượt qua do các đặc điểm sinh học tự nhiên của cơ thể con người và môi trường xung quanh.
Tác động từ hình xăm sắc tố da và nhiệt độ môi trường
Các hạt mực xăm (đặc biệt là mực sẫm màu) nằm dưới lớp biểu bì sẽ hấp thụ phần lớn ánh sáng phát ra từ đèn LED của cảm biến, khiến diode không nhận đủ lượng ánh sáng phản xạ và dẫn đến sai số nghiêm trọng hoặc không thể đo được.
Tương tự, sắc tố da tự nhiên quá sẫm màu hoặc môi trường nhiệt độ quá lạnh gây ra hiện tượng co mạch máu ngoại vi cũng là những tác nhân vật lý làm giảm đáng kể chất lượng tín hiệu của công nghệ PPG.
Ranh giới an toàn giữa thiết bị theo dõi và máy đo y tế
Người dùng cần lưu ý rằng, tất cả các dòng đồng hồ thông minh tích hợp tính năng đo nhịp tim quang học hiện nay như Garmin, Samsung hay Apple chỉ đóng vai trò là một công cụ hỗ trợ tuyệt vời để quan tâm theo dõi sức khỏe và tham chiếu thể thao hàng ngày.
Các chỉ số này không được sử dụng để thay thế hoàn toàn cho các loại máy đo y tế chuyên dụng hay các chẩn đoán lâm sàng tại bệnh viện. Khi cơ thể xuất hiện các dấu hiệu bất thường, người dùng cần đến các cơ sở y tế để được kiểm tra bằng các thiết bị đạt chuẩn chuyên khoa.
![Rủi ro sai số và giới hạn y khoa cần lưu tâm]()
Cảm biến nhịp tim quang học PPG trên smartwatch là một giải pháp công nghệ mang lại nhiều giá trị tiện ích cho việc giám sát sức khỏe chủ động và hỗ trợ tối ưu hóa hiệu quả tập luyện thể thao thường nhật. Bằng cách nắm vững nguyên lý hoạt động, sự khác biệt giữa các thế hệ cấu tạo cảm biến cũng như các lưu ý về cách đeo và giới hạn vật lý của thiết bị, người dùng sẽ khai thác dữ liệu một cách hiệu quả và chính xác hơn, đồng thời thiết lập được ranh giới sử dụng an toàn giữa một thiết bị công nghệ tiêu dùng và các giải pháp can thiệp y khoa.
